EWT Plattenwärmetauscher

Produktübersicht - Plattenwärmetauscher / Plate Heat Exchanger



PWT / Kupfer gelötete
Plattenwärmetauscher


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Platten-

material



Max.
Platten-
anzahl

 Std

Anschluss

Max.

zul.

Druck

[bar]

Temperatur-
bereich
[°C]

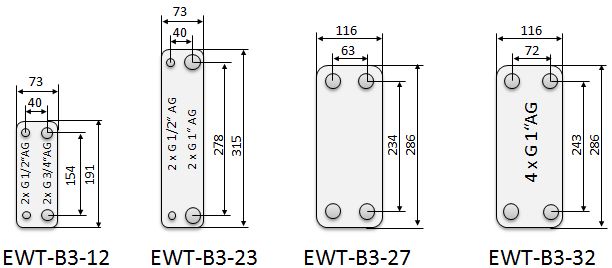

EWT-B3-12

191

73

 154 x 40 V2A

60

 3/4" 30

-196°C bis +200°C
EWT-BC4-12

204

74

 172 x 42 V4A

50

 3/4" 30

-196°C bis +200°C
EWT-BC4-14

231

90

 182 x 43 V4A 50 3/4" 30 -196°C bis +200°C
EWT-BC4-15

173

124

 120 x 73 V4A 50 1" oder 5/4" 30 -196°C bis +200°C
EWT-B3-23

315

73

 278 x 40 V2A

60

 3/4" 30

-196°C bis +200°C
EWT-WP-23

315

73

 278 x 40 V2A

60

 3/4", 3/8" 1/2" UNF 30

-196°C bis +200°C
EWT-BC4-23

312

76

 278 x 42 V4A

70

 3/4" 25

-10°C bis +180°C
EWT-BC4-22

328

90

 279 x 43 V4A

50

 3/4" 30 (45)

-196°C bis +200°C
EWT-BC4-25

466

74

 432 x 40 V4A

50

 3/4" 30

bis +200°C
EWT-BC4-26

320

95

 270 x 45 V4A

80

 3/4" 25

-10°C bis +180°C
EWT-BC4-27

302-306

106

 250 x 50 V4A 60 1" (22mm Lot) 45

-196°C bis +200°C
EWT-BC4-30

282

127

 239 x 84 V4A

50

 3/4" 33

-196°C bis +200°C
EWT-BC4-31

289

118

 234 x 63 V4A

140

 1"/ 5/4" 25

-10°C bis +180°C

  EWT-BC4-32

286

117

 232 x 68 V4A

150

 1" 30

-195°C bis +195°C
EWT-B3-32

290

119

 243 x 72 V2A

120

 1" 30

-196°C bis +200°C
EWT-BC4-33

296

125

 243 x 72 V4A

150

 1" oder 5/4" 30

-195°C bis +195°C
EWT-BC4-34

334

125

 281 x 73 V4A

150

 1" oder 5/4" 30

-195°C bis +195°C
EWT-BC4-40

496

 90 415 x 43 V4A 50 3/4" oder 1" -196°C bis +200°C
EWT-BC4-50

522

106

 466 x 50 V4A

100

 1" (22mm Lot) 45/30

bis +200°C

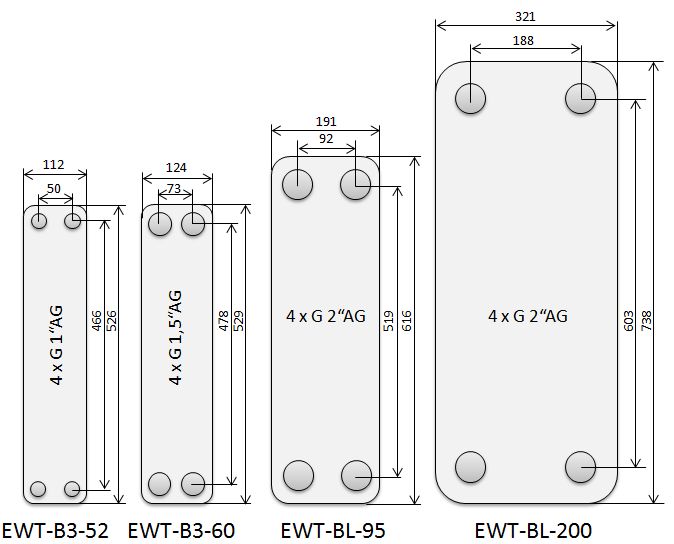

EWT-B3-52

523-527

107-111

 466 x 50 V2A

120

 1" 30

-196°C bis +200°C
EWT-WP-52

523

107

 466 x 50 V2A

120

 1", 5/8"  3/8" UNF 45

-196°C bis +200°C
EWT-BC4-58

525

 119 479 x 72 V4A 120 1" 25 -10 bis +180°C
EWT-BC4-56

525

 118 476 x 69 V4A 100 5/4" 30 -196°C bis +200°C
EWT-BC4-60

532

 125 479 x 72 V4A 150 1" oder 5/4" 30 -195°C bis +195°C
EWT-B3-60

529

124

 478 x 73 V2A

120

 1,5" 30

-196°C bis +200°C
EWT-WP-60

529

124

 478 x 73 V2A

120

 1", 28 mm 16mm Lot 45

-196°C bis +200°C
EWT-BL-95

616

191

 519 x 92 V4A

200

 2" 30

-160°C bis +225°C
EWT-BC4-95

613

 186 519 x 92 V4A 200 2" 25 -10°C bis +180°C
EWT-BC4-100 466 256 379 x 170 V4A 140 2" 25 -10°C bis +180°C
EWT-BC4-110 L,M&H 525 243 456 x 174 V4A 2" 25 -10 bis +180°C
EWT-BC4-120 L&H 532 271 460 x 200 V4A 150 2" / 2,5" 30 -196°C bis +200°C
EWT-BC4-125 532 271 421 x 161 V4A 250 2,5" 30 -196°C bis +200°C
EWT-BC4-130 L,M &H 543 281 460 x 198 V4A 160 2" / 2,5" 30 -196°C bis +200°C
EWT-BC4-150 706 296 583 x 180 V4A 200 DN65 25 -10°C bis +180°C
EWT-BL-200

738

321

 603 x 188 V4A

200

 2" 30

-160°C bis +225°C
EWT-BC4-200 802 271 690 x 161 V4A 260 2,5", DN65, DN80 30 -196°C bis +200°C
EWT-BC4-300 783 318 690 x 225 V4A 200 2,5", 2", DN40, DN50 26 -196°C bis +200°C

  EWT-BC4-400

875 386 723 x 237 V4A 360 DN100 30 -196°C bis +200°C

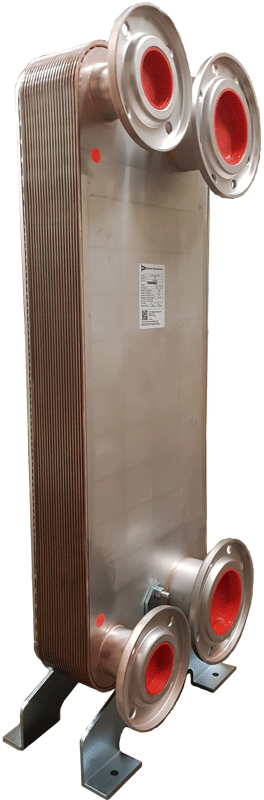

  EWT-BC4-500

990 365 460 x 200 V4A 200 DN65/DN100 25 / 16 -10°C bis +180°C

Nickel gelötete
Plattenwärmetauscher


Höhe
[mm]


Breite
[mm]


Tiefe *1
(pro Platte n)
[mm]

Max.
Platten
anzahl

Temperatur-
bereich
[°C]

  EWT-BN4-10

191

73

n * 2,20 + 9

60

 bis 200°C

  EWT-BN4-20

311

73

n * 2,30 + 9

60

 bis 200°C

  EWT-BN4-30

306

106

n * 2,40+10

120

 bis 200°C

  EWT-BN4-60

504

124

n * 2,40+10

120

 bis 200°C

  EWT-BN4-95

613

186

n * 2,40+14

120

 bis 200°C


Edelstahl

gelötete
PWT


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Gewicht
(pro Platte n)
[mm]

Max.
Platten-
anzahl

 Fläche
[m²]		 Std

Anschluss

Max.

zul.

Druck

[bar]

Temperatur-
bereich
[°C]

  EWT-BE4-10

192

74

 154 x 40 0,7+0,05*n 60 3/4" 25 -195°C bis 200°C

  EWT-BE4-12

204

74

 170 x 40 0,7+0,05*n 80 3/4" 30 bis 200°C

  EWT-BE4-13

201

80

 164 x 42 0,8+0,05*n 60 (n-2) * 0,014 3/4" 25 -195°C bis 200°C

  EWT-BE4-15

173

124

 120 x 73 1,2+0,06*n 50 1" 25 bis 200°C

  EWT-BE4-20

231

90

 182 x 43 1,1+0,06*n 80 3/4" 25 bis 200°C

  EWT-BE4-23

 300 80 260 x 42 1,1+0,08*n 60 (n-2) * 0,022 3/4" 25 -195°C bis 200°C

  EWT-BE4-24

 328 90 279 x 43 1,3+0,08*n 80 3/4" 25 bis 200°C

  EWT-BE4-25

 286 117 232 x 68 1,9+0,12*n 60 (n-2) * 0,031 1" oder 5/4" 25 -195°C bis 200°C

  EWT-BE4-30

 335 124 281 x 73 1,6+0,13*n 150 1" 25 bis 200°C

  EWT-BE4-40

 469 80 432 x 42 1,7+0,12*n 150 (n-2) * 0,034 3/4" 25 -195°C bis 200°C

  EWT-BE4-50

 414 117 360 x 68 2,3+0,19*n 150 (n-2) * 0,047 1" oder 5/4" 25 -195°C bis 200°C

  EWT-BE4-55

 464 90 415 x 43 2,04+0,14*n 80 3/4" 25 -195°C bis 200°C

  EWT-BE4-60

 534 117 480 x 68 2,6+0,24*n 150 (n-2) * 0,060 1" oder 5/4" 25 -195°C bis 200°C

  EWT-BE4-62

 532 124 478 x 73 1,76+0,21*n 150 1" 25 bis 200°C

  EWT-BE4-95

 619 190 520 x 91 8,4+0,408*n 200 (n-2) * 0,115 2" 25 -195°C bis 200°C

  EWT-BE4-100

 463 255 378 x 170 4,3+0,9*n 180 (n-2) * 0,110 2" oder 5/2" 25 -195°C bis 200°C

  EWT-BE4-150

 532 271 460 x 200 9,6+0,54*n 150 2" 27 bis 200°C

  EWT-BE4-170

 685 255 600 x 170 5,9+0,6*n 180 (n-2) * 0,170 2" oder 5/2" 25 -195°C bis 200°C

  EWT-BE4-300

 784 306 682 x 204 19+0,81*n 180 (n-2) * 0,235 DN80 Flansch 25 -195°C bis 200°C
 Plattenmaterial: Edelstahl (einige Modelle auch mit 1.4547 SMO254), Lot: Edelstahl , 1-einströmig, 2-mehrströmig


Hydac

Ersatz
Wärme-

tauscher


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Max.
Platten-
anzahl

 Std

Anschluss

Max.

zul.

Druck

[bar]

EWT- Substitut

  HYDAC HEX S400

194

80

 154 x 40

40

 3/4" IG 30

 EWT-BC4-10-HEX

  HYDAC HEX S610

306

106

 250 x 50

120

 3/4" IG 30

 EWT-BC4-27-HEX

  HYDAC HEX S615

522

106

 466 x 50

100

 1" IG 30

 EWT-BC4-50-HEX

  HYDAC HEX S522

528

246

 456 x 174

100

 3/4" 30

 EWT-BC4-110-HEX

  HYDAC HEX S722

613

186

 519 x 92

190

 1,5" IG" 30

 EWT-BC4-95-HEX

  HYDAC HEX Z800

751

321

 650 x 220

190

 1,5" IG" 30

 EWT-BC4-250-HEX
 Ölkühler: Material: Edelstahl, Kupfer- oder Nickellot


Secespol
Ersatz
Wärme-

tauscher


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Tiefe *1
(pro Platte n)
[mm]

Max.
Platten-
anzahl

 Std

Anschluss

Max.

zul.

Druck

[bar]

Temperatur-
bereich
[°C]

  LA12

192

74

 154 x 40

9 +2,45 * n

60

 3/4" 30

 -195°C bis 230°C

  LA14

201

80

 164 x 42

9 +2,3 * n

60

 3/4" 30

 -195°C bis 230°C

  LA22

300

80

 260 x 42

9 +2,3 * n

60

 3/4" 30

 -195°C bis 230°C

  LA34

469

80

 432 x 42

9 +2,3 * n

60

 3/4" 30

 -195°C bis 230°C

  LJ30

318

98

 270 x 49

9 +1,7 * n

60

 3/4" / 1" 30

 -195°C bis 120°C

  LH40

461

89

 415 x 43

9 +2,25 * n

60

 3/4" / 1" 30

 -195°C bis 120°C

  LB31

286

117

 232 x 68

10 +2,35 * n

150

 1"; 5/4" 30

 -195°C bis 230°C

  LB47

414

117

 360 x 68

10 +2,35 * n

150

 1"; 5/4" 30

 -195°C bis 230°C

  LB60

534

117

 480 x 68

10 +2,35 * n

150

 1"; 5/4" 30

 -195°C bis 230°C

  LM110

620

191

 520 x 91

10 +2,6 * n

200

 2" 25

 -195°C bis 230°C

  LC110

463

255

 378 x 170

11 +2,4 * n

200

 2"; 5/2"; DN50 25

 -195°C bis 230°C

  LC170

685

255

 600 x 170

12 +2,4 * n

200

 2"; 5/2"; DN50 25

 -195°C bis 230°C

  LD235

784

306

 682 x 204

12 +2,4 * n

280

 DN80 25

 -195°C bis 230°C

  LE400

1008

387

 861 x 240

12 +2,4 * n

400

 DN100 25

 -195°C bis 230°C
 L-Serie, Material: Edelstahlplatten, Kupfer gelötet
 1-einströmig, 2-mehrströmig
 Luna Serie - komplett Buntmetall frei, optimal für Ammoniak oder Systeme mit verzinkten Rohren
 R-Linie - Für Kätemittelanwendungen als Verdampfer oder Verflüssiger
 SF-Serie, Safe Plate doppelwandige Wärmetauscher, für Anwendungen bei denen eine Vermischung unbedingt verhindert werden muss
 AS - Asymmetrisch gelötete Plattenwärmetauscher
 L-Ultra für Anwendungen bis 140 bar, CO2


Danfoss
Ersatz
Wärme-

tauscher


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Tiefe *1
(pro Platte n)
[mm]

Max.
Platten-
anzahl

 Std

Anschluss


Max.

zul.

Druck

[bar]

Temperatur-
bereich
[°C]

  XB04 / XB024*
  (M)

 296 93 248 x 45 11+2,25 *n 60 G 3/4" Cu 25  -10°C bis 180°C

  XB05
  (M)

 312 76 278 x 42 M: 8+1,19 *n
X: 7,1+1,6 *n		 70 G 3/4" Cu 25
StS 10		 M: -10°C bis 180°C
X: -10°C bis 150°C
X StS: -10°C bis 150°C

  XB06
  (L, H, H+)

 320 95 270 x 45 L Platte: 7+1,6 *n
H Platte: 7+1,25 *n
H+ Platte: 7+0,695*n		 80 G 3/4" Cu,Cu+ 25
StS 16		 -10°C bis 180°C

  XB10

 288 118 235 x 65 Produktion wurde eingestellt

  XB12
  (ersetzt XB10)

  (L, M, H)

 288 118 234 x 63 (5/4")
235 x 65 (1")		  L Platte: 10+1,75 *n
M Platte: 10+1,40 *n
H Platte: 10+1,20 *n		 140 G 1" & G 5/4" Cu 25 -10°C bis 180°C

  XB20

 338 118 285 x 65 Produktion wurde eingestellt

  XBDW22
  (DW)

 376 119 G 3/4" Cu 16 -10°C bis 180°C

  XB24

 490 93 442 x 45 Produktion wurde eingestellt

  XB25 (H)

 492 95 442 x 45 H Platte: 6,5+1,55 *n 66 G 3/4" Cu 25 -10°C bis 180°C

  XB30*

438 118 385 x 65 Produktion wurde eingestellt

  XB37
  (L, M, H)

 525 119 479 x 72  L Platte: 10+2,21 *n
M Platte: 10+1,68 *n
H Platte: 10+1,46 *n		 120 G 1" Cu,Cu+ 25
StS 16		 -10°C bis 180°C

  XB40*

625 118 571 x 65 Produktion wurde eingestellt

  XB51*

 466 256 380 x 170 Produktion wurde eingestellt

  XB52 (M)
  (ersetzt XB51)

 466 256 379 x 170 M Platte: 17,6+1,75 *n 140 G 2" Cu 25 -10°C bis 180°C

  XB59
  (M)

 613 186 519 x 92 M Platte: 11,5+1,74 *n 200 G 2" Cu 25 -10°C bis 180°C

  XB60

 520/650 280 424/180 x 184 Produktion wurde eingestellt

  XB61
  (L, M, H)

 525 243 456 x 174  H Platte: 12+1,44 *n
M Platte: 12+1,74 *n
B Platte: 12+2,24 *n		 200 G 2" Cu 25 -10°C bis 180°C

  XB66
  (L, H)

 706 296 583 x 180  L Platte: 12+2,80 *n
H Platte: 12+1,45 *n		 200 G 2,5" & DN65 Cu 16 L Platte
Cu 25 H Platte		 -10°C bis 180°C

  XB70*

 990 365 861/816 x 214 Produktion wurde eingestellt

  XB71
  (H)

 976 373 816 x 205 12 + 2,05 *n 280 DN100 Cu 25 -10°C bis 180°C
  *Fischgräten Plattenprägung Typ L und H, M ist eine Kombination aus M und L wird durch MPHE Plattenprägung ersetzt



Sondex
Ersatz
Wärme-

tauscher


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Tiefe *1
(pro Platte n)
[mm]

Max.
Platten-
anzahl

 Std

Anschluss
Gewinde/Lot

Max.

zul.

Druck

[bar]

Temperatur-
bereich
[°C]

  SL14, SLS14
  (TL)

 202 76 172 x 42 7 +2,3 * n 40 G 3/4" Cu 35
StS 30		 -100°C bis 185°C

  SL32, SLS32
  (TL)*

 304 104 250 x 50 TL: 6+2,2*n 90 BB, G 1"; 22,3mm Cu 25/30/40
StS 30		 -100°C bis 185°C

  SL34
  (TL)

 294 117 242 x 65 TL: 9+2,4*n 90 BB,G 1"; 22,3mm
CC, G 1,5"; 28,2mm		 Cu 25/30 -100°C bis 185°C

  SL70, SLS70
  (TL, TK, TM)*

 498 117 446 x 65 TK: 9+2,9*n
TM: 9+2,4*n
TL: 9+2,4*n		 140 BB, G 1"; 22,3mm
CC, G 1,5"; 28,2mm		 Cu 25/35/40
StS 30		 -100°C bis 185°C

  SL78, SLS78

  (TL

 618 191 519 x 92 TL: 10+2,5*n 190 G 2"; 54,5 mm Cu 25/30
StS 16		 -100°C bis 185°C

  SL140, SLS140
  (TL, TK, TM)*

 607 237 520 x 150 9 +2,9 * n 200 G 2" Cu 25/30
StS 16		 -100°C bis 185°C

  SL222 (TL)

 748 324 623 x 205 TL: 18+2,9*n 140 DN80 Cu 30 -100°C bis 185°C

  SL333
  (TL, TK, TM)

 1003 380 862 x 239 TK: 18+3,9*n
TM: 18+2,9*n
TL: 18+2,9*n		 190 DN100 Cu 25 -100°C bis 185°C
 Plattenmaterial: Edelstahl AISI 316; Lot: Kupfer (Cu) und Edelstahl (SS)
 Prägungen: TL, TW, TK, TM, TKTM, TMTL, DW, TLX
 TL = Thermisch Lang
 TK = Thermisch Kurz
 * Erhältlich als Sonder Safe: doppelwandige Sicherheitswärmetauscher





GEA GBS
Ecoflex WTT


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Anschluss
DN


Tiefe *1
(pro Platte n)
[mm]

Max.
Platten
-anzahl

 Volumen
Liter /
Kanal		 Max.
Volumenstrom
Wasser [m³/h]

  GBS 100

 WP 1 204 74 170 x 40 15  8,0 + 2,23 *n 50 0,025 4

  GBS 200

 WP 2 231 90 182 x 43 20 10,0 + 2,24 *n 50 0,030 6
   GBS 220 WP 22 328 90 279 x 43 20 10,0 + 2,22 *n 50 0,046 6

  GBS 240

 WP 24 464 90 415 x 43 20 10,0 + 2,20 *n 50 0,070 6

  GBS 300

 WP 3 173 124 120 x 73 25 10,0 + 2,22 *n 50 0,030 10

  GBS 400

 WP 4 AE 335 124 281 x 73 25  9,5 + 2,24 *n 100 0,065 10

  GBS 418 (L, M)

WP 418 282 127 239 x 84 20  9,0 + 2,05 *n 50 0,055 6

  GBS 420

 WP 420 282 127 223 x 68 32  9,0 + 2,76 *n 100 0,076 10
   GBS 500 WP 5 AE 532 124 478 x 73 25  9,5 + 2,23 *n 100 0,100 10
   GBS 525 WP 525 525 118 476 x 69 25  7,5 + 2,76 *n 100 0,120 10
   GBS 700L WP 7 532 271 460 x 200 40 11,0 + 2,29 *n 150 0,230 27
   GBS 700M WP 7 AE 532 271 460 x 200 40 11,0 + 2,25 *n 150 0,230 27
   GBS 757 (L, M, H) WP 757 543 281 460 x 198 60 11,5 + 2,65 *n 160 0,310 27
   GBS 760 WP 760 519 257 416 x 138 80 13,5 + 3,45 *n 130 0,410 70
   GBS 800 WP 8 AE 532 271 421 x 161 65 11,5 + 2,34 *n 260 0,221 70
   GBS 900 WP 9 AE 802 271 690 x 161 65 11,3 + 2,31 *n 260 0,399 70
   GBS 910 WP 910 783 318 690 x 225 65 14,0 + 2,54 *n 200 0,480 70
   GBS 1000H WP 10 AE 875 386 723 x 237 100 20,2 + 2,31 *n 360 0,600 160
 Plattenmaterial: Edelstahl AISI 316L (1.4404)
 GBS Serie Lot Kupfer (Cu), Druckstufe Standard bis 30 bar
 Einsatzgrenzen: bis zu 30 bar und 200°C, je nach Modell
 AE = Advanced Evaporator, Kältemittel Verteilungssystem für Verdampfer
 L, H, M: Thermische Länge (Plattenprägung)
 Anschlüsse Bsp
 - Flansch: XWD: DN50/PN40; XWB: DN65/PN40; XWC: DN65/PN16;

- Gewinde: XG: G2"AG; XLG: G2,5"AG;
- Lot: XLA: 2 1/8" + 54,2 mm


GEA GBH
Ecoflex WTT


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Anschluss
DN


Tiefe *1
(pro Platte n)
[mm]

Max.
Platten
-anzahl

 Volumen
Liter /
Kanal		 Max.
Volumenstrom
Wasser [m³/h]

  GBH 100

 WP 1 204 74 170 x 40 15  8,0 + 2,23 *n 50 0,025 4

  GBH 200

 WP 2 231 90 182 x 43 20 10,0 + 2,24 *n 50 0,030 6
   GBH 220 WP 22 328 90 279 x 43 20 10,0 + 2,22 *n 50 0,046 6

  GBH 240

 WP 24 464 90 415 x 43 20 10,0 + 2,20 *n 50 0,070 6

  GBH 300

 WP 3 173 124 120 x 73 25 12,3 + 2,22 *n 50 0,030 10

  GBH 400

 WP 4 AE 335 124 281 x 73 25 11,8 + 2,24 *n 100 0,065 10
   GBH 500 WP 5 AE 532 124 478 x 73 25  9,5 + 2,23 *n 100 0,100 10
   GBH 700L WP 7 532 271 460 x 200 40 11,0 + 2,29 *n 150 0,230 27
   GBH 700M WP 7 AE 532 271 460 x 200 40 11,0 + 2,25 *n 150 0,230 27
   GBH 800 WP 8 AE 532 271 421 x 161 65 13,8 + 2,34 *n 260 0,221 70
   GBH 900 WP 9 AE 802 271 690 x 161 65 11,3 + 2,31 *n 260 0,399 70
   GBH 1000H WP 10 AE 875 386 723 x 237 100 20,3 + 2,31 *n 360 0,600 160
 Plattenmaterial: Edelstahl AISI 316L (1.4404)
 GBH Serie Lot Kupfer (Cu), Druckstufe Hoch bis 45 bar
 Einsatzgrenzen: bis zu 45 bar bei 150°C und bis zu 40 bar bei 200°C
 AE = Advanced Evaporator, Kältemittel Verteilungssystem für Verdampfer
 L, H, M: Thermische Länge (Plattenprägung)


GEA GNS
Ecoflex WTT


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Anschluss
DN


Tiefe *1
(pro Platte n)
[mm]

Max.
Platten
-anzahl

 Volumen
Liter /
Kanal		 Max.
Volumenstrom
Wasser [m³/h]

  GNS 100

 NP 1 204 74 170 x 40 15  10,23 + 2,23 *n 50 0,025 4

  GNS 200

 NP 2 231 90 182 x 43 20 12,24 + 2,24 *n 50 0,030 6
   GNS 220 NP 22 328 90 279 x 43 20 12,20 + 2,22 *n 50 0,046 6

  GNS 240

 NP 24 464 90 415 x 43 20 12,20 + 2,20 *n 50 0,070 6

  GNS 300

 NP 3 173 124 120 x 73 25 12,30 + 2,22 *n 50 0,030 10

  GNS 400

 NP 4 AE 335 124 281 x 73 25  11,8 + 2,24 *n 100 0,065 10
   GNS 500 NP 5 AE 532 124 478 x 73 25  11,8 + 2,28 *n 100 0,100 10
   GNS 700L NP 7 532 271 460 x 200 40 13,3 + 2,34 *n 150 0,230 27
   GNS 700M NP 7 AE 532 271 460 x 200 40 13,3 + 2,30 *n 150 0,230 27
   GNS 800 NP 8 AE 532 271 421 x 161 65 13,8 + 2,34 *n 150 0,221 70
 Plattenmaterial: Edelstahl AISI 316L (1.4404)
 GNS Serie Lot Nickel Lot (Ni) 75%
 Einsatzgrenzen: bis zu 16 bar und 195°C
 AE = Advanced Evaporator, Kältemittel Verteilungssystem für Verdampfer


GEA GVH
Ecoflex WTT


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Anschluss
DN


Tiefe *1
(pro Platte n)
[mm]

Max.
Platten
-anzahl

 Volumen
Liter /
Kanal		 Max.
Druck

  GVH 100M

 204 74 170 x 40 15  10,20 + 2,23 *n 50 0,025 35 / 30

  GVH 108H

 SC 204 74 170 x 40 15 8,20 + 1,00 *n 50 0,010 25

  GVH 200H

 231 90 182 x 43 20 12,20 + 2,24 *n 50 0,030 25
   GVH 220 328 90 279 x 43 20 12,30 + 2,25 *n 50 0,046 25

  GVH 228 H

 SC 231 90 182 x 43 20 11,20 + 1,00 *n 50 0,019 25

  GVH 240H

 464 90 415 x 43 20 12,20 + 2,24 *n 50 0,070 25

  GVH 300H

 173 124 120 x 73 25 14,20 + 2,24 *n 50 0,030 25

  GVH 400H

 AE 335 124 281 x 73 25  12,3 + 2,25 *n 100 0,065 25
   GVH 500H AE 532 124 478 x 73 25  14,3 + 2,28 *n 100 0,100 25
   GVH 700L SC 532 271 460 x 200 40 15,7 + 2,34 *n 150 0,230 27
   GVH 700M AE 532 271 460 x 200 40 15,7 + 2,34 *n 150 0,230 27
   GVH 800H SC AE 532 271 421 x 161 65 16,1 + 2,34 *n 200 0,221 25
   GVH 1000H SC 532 271 421 x 161 100 20,4 + 2,33 *n 200 0,600 20
 Plattenmaterial: Edelstahl AISI 316L (1.4404)
 GVH Serie Lot VacInox, das Lotmaterial entspricht nahezu den Eigenschaften des Edelstahls
 Einsatzgrenzen: bis zu 35 bar / 30 bar und 200°C
 AE = Advanced Evaporator, Kältemittel Verteilungssystem für Verdampfer
 SC = Safety Chamber
 Zulassungen: PED (CE), ASME, UL




Swep

Wärmetauscher
Swep Artikel Liste

Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]


Gewicht
(pro Platte n)
[mm]

 Tiefe Fläche
[m²]/ Platte		 Std

Anschluss

Lot
 B5 / E5 187 72 154 x 40 0,5+(0,044xn) 11+(2,24xn) 0,012 G3/4" SC, SN
 E6 210 73 172 x 40 G3/4" SC
 B8 / E8 310 72 278 x 40 0,8+(0,075xn) 11+(2,24xn) 0,022 G3/4" SC, SN
 B15 465 72 432 x 40 1,3+(0,10xn) 11+(2,24xn) 0,033 G3/4" SC, SN
 B10T / B10TSH 289 119 243 x 72 1,4+(0,10xn) 10+(2,24xn) 0,030 G1" SC, SN, SPS
 B12 287 119 234 x 63 1,4+(0,12xn) 10+(2,34xn) 0,028 G5/4" SC, SN
 B16 376 119 320 x 63 1,7+(0,12xn) 10+(2,24xn) 0,039 G5/4" SC
 B25T 526 119 479 x 72 2,2+(0,18xn) 10+(2,24xn) 0,062 G1" SC, SN
 B26 376 119 329 x 72 1,49+(0,108xn) 10+(1,63xn) G1" & Lot
 B28 526 117 470 x 63 2,3+(0,16xn) 10+(2,24xn) 0,060 G5/4" SC, SN
 B35
 B35TM0 ersetzt B35H 		393 243 324 x 174 7,00+(0,34xn) 11+(2,34xn) 0,092 G2" SC
 B50 525 243 441 x 159 15,5+(0,43xn) 13+(2,34xn) 0,121 G2,5" SC
 B320HT
 ersetzt B50H		 525 243 441 x 159 13,33+(0,389xn) 14+(1,98xn) G2,5" SC
 B320LT
 ersetzt B50L		 525 243 430 x 148 G2,5" SC
 B56 525 243 430 x 148 13,1+(0,42xn) 17+(2,44xn) 0,112 G2,5" SC
 B57 693 243 600 x 148 16,2+(0,57xn) 17+(2,44xn) 0,164 G2,5" SC
 B60 374 364 284,5 x 279,5 13+(0,47xn) G2,5" SC
 B65 864 363 731 x 231 57,5+(1,08xn)     DN100 SC
 B80/B80SH/B80ASH 526 119 470 x 63 2,09+(0,164xn) 10+(2,24xn) SC, SPS
 B85 / B86  526 119 470 x 63  Kondensator SC
 P80H* 526 119 470 x 63 Verdampfer SC
 F80H* 526 119 470 x 63 Verdampfer Höherer Druckverlust und bessere Kältemittelverteilung SC
 B120 ersetzt B45 525 243 456 x 174 10,0+(0,40xn) 14+(2,30xn) 0,130 G2" SC
 B250AS 620 202 538 x 112
 B400T 694 304 601 x 205,5 SC
 B427 694 304 567 x 179 29+(0,62xn) DN100 SC

B10TH x 40 / 1P –SC-S 4x1“(45)
 - Typ: B10TH
 - Plattenanzahl: 40
 - 1P: 1 Pass
 - SC: Kupferlot

- S: Standard Druck
- 4x1": Anschluss
 -(45): Länge der Anschlüsse

 Druckstufen:
  - E = Eco 10bar

 - Y = 17 bar
 - S = Standard: 27bar
 - M = Mittel: 36/29bar
 - H = Hoch: 42bar
 - U = Ultra Hoch: 64bar



Lotmaterialien:
 SPS: Edelstahl Lot

 SC=Kupferlot
 SN =Nickellot
 NSC = V2A, Cu gelötet

 SX = Sealix Schutzschicht, verbesserte Korrosionsbeständigkeit
          (Achtung: Dual Use, AISI316, Cu Lot mit SiO2-haltige Dünnschicht-Versiegelung)


  SH:     Symetrical Heatexchanger

ASH:  Asymetrical Heatexchanger, Kanäle für Kältemittel sind verringert/optimiert

*findet z.B. Anwendung im Alpha Innotec LW 140 A/RX



Alfa Laval CB


Wärmetauscher


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]

 CB10, CB11 192 74 154 x 40
 CB14, CB16 208 78 172 x 42
 CB18 (DW) 319 78 278 x 40
 CB20 310 112 172 x 42
 CB24 393 76 358 x 40
 CB26, CB27, CB30 313 113 250 x 50
 CB40 332 121 250 x 50
 CB50 520 103 466 x 50
 CB51, CB52, ersetzt durch CB60 525 112 466 x 50
 CB60 527 113 466 x 50
 CB62 531 115 476 x 60
 CB65 535 121 476 x 60
 CB76, CB77, CB110, CB112 616 191 519 x 92
 CB200 742 324 624 x 205
 CB210 742 324 597 x 179
 CB300 990 366 816 x 214
 CB400 990 390 825 x 225
 CB410 793 490 593 x 290
 CB = Copper Brazed
 CB26 & CB27 wurde ersetzt durch CB30
 CB52 wurde ersetzt durch CB60
 CB76 wurde ersetzt durch CB110
 CB77 wurde ersetzt durch CB112
 DW = Double Wall
 CBXP Modelle = Design für CO2 Anwendungen


 Alfa Laval GL50 / GLH50, Gas-Flüssigkeits-Plattenwärmetauschers
 Standardmodelle sind für Gastemperaturen bis zu 750 ºC ausgelegt, wobei Temperaturen über 1400 ºC für Sonderanwendungen möglich sind.

• Abgaswärmerückgewinnung

• Druckluftkühlung

• Ladeluftkühlung

• Kondensator





Alfa Laval AC


Wärmetauscher


Höhe
[mm]


Breite
[mm]


Stichmaß
[mm]

 AC16 210 74 154 x 40
 AC18 316 74 278 x 40
 AC30 325 95 269 x 39
 AC40 332 121 279/286 x 68
 AC50 526 112 466 x 50
 AC70 526 111 466 x 50
 AC72, ACH73 529 113 476 x 60
 ACH74 496 162 432 x 88
 AC112, AC120, AC220 617 192 519 x 92
 AC130 487 247 391/397 x 157/164
 AC230, AC232 490 250 369/400 x 155/166
 AC240 525 289 397 x 177
 AC250 739 322 599/628 x 211/232
 AC350 741 324 599/628 x 211/232
 AC50, AC502 739 322 632/568 x 205/224
 AC1000 817 487 603/615 x 356/280
 AC, optimiert für Air Conditioning als Verdampfer oder Kondensator für Kältemittel


Plattenwärmetauscher Größenübersicht Plattenwärmetauscher EWT-BC4-500, Unex PB97, Danfoss XB70

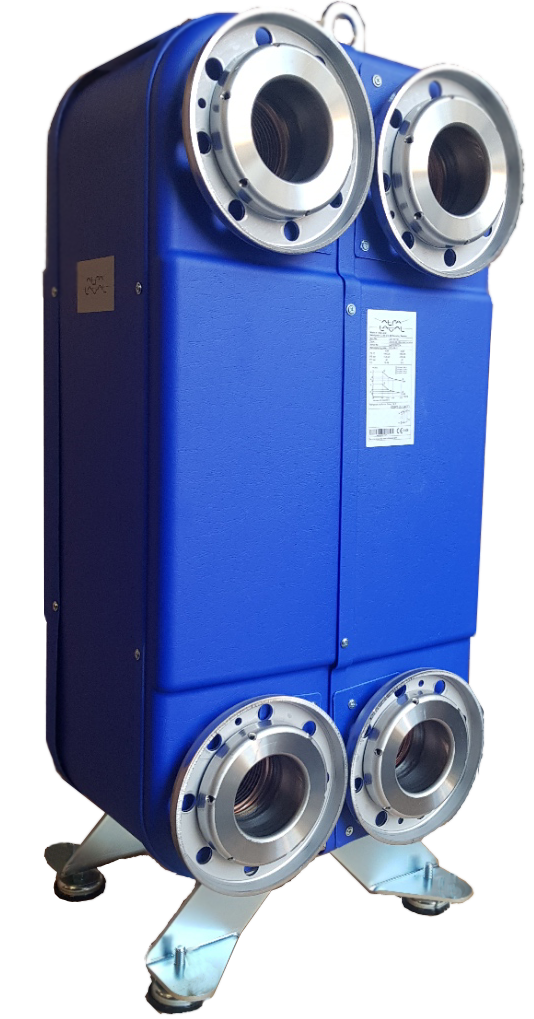

Plattenwärmetauscher Alfa Laval CB200-80L
