EWT Plattenwärmetauscher

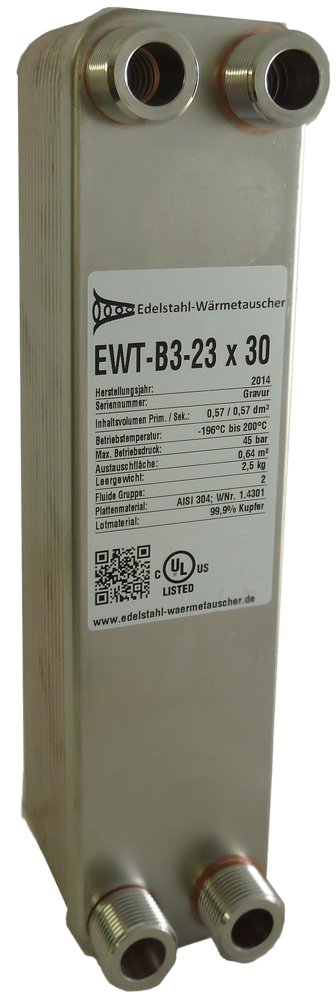

Plattenwärmetauscher EWT-B3-23

Plattenwaermetauscher: EWT-B3-23

Plattenwärmetauscher B3-23

 Standard Anschlüsse

 4 x 3/4" AG  nach DIN 259 / ISO 228  - G

 Austauschfläche pro Einheit

 0.023 m2

 Maximaler Volumenstrom

 4 m3/h

 Plattenmaterial

 Werkstoff-Nr. 1.4301 (X5CrNi18-10), AISI 304 (V2A)

 Lötmaterial

 99.9% Kupfer

 Plattenstärke

 0.3 mm

 Volumen pro Kammer

 0.04 dm³

 Max. Plattenzahl

 60

 Max. Betriebsdruck

 1.0MPa / 3.0MPa

 Prüfdruck

 2.0MPa / 4.5MPa

 Temperaturbereich

 -196°C / +200°C

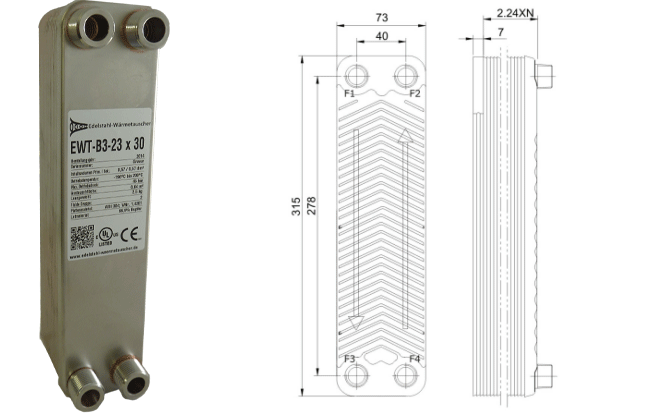

Korrosionsbeständigkeit       Technische Zeichnung


Plattenwärmetauscher: EWT-B3-23
