Edelstahl-Wärmetauscher

Anwendungsbeispiele für Plattenwärmetauscher

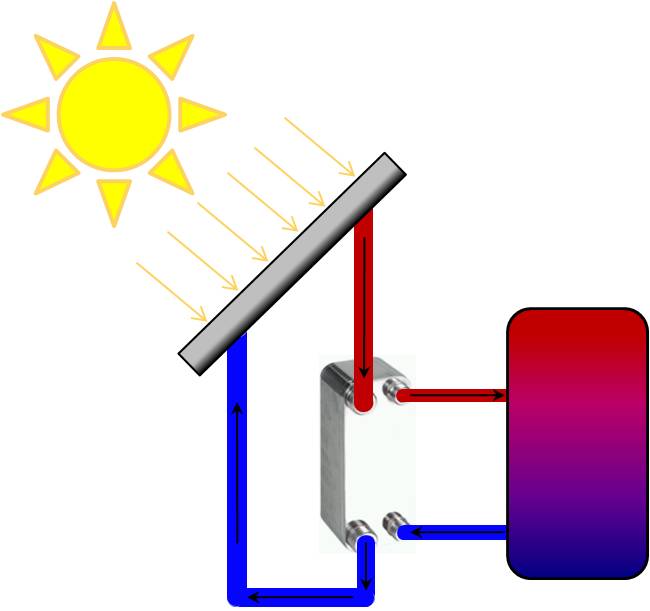

Sonnenkollektoren / Pufferladesysteme

(High Flow Systeme, Umwälzmenge 30 l/m²h):

Wasser mit 40% Ethylenglykol:    60°C   →  35°C
Wasser:                                       50°C   ←  30°C

bis     8 m² Kollektorfläche =>    5 kW:    EWT-B3-23 x 40
                                                                    EWT-BC4-26M x 30
bis   12 m² Kollektorfläche =>    7 kW:    EWT-B3-23 x 50
                                                                    EWT-BC4-26M x 36
bis   16 m² Kollektorfläche =>  10 kW:    EWT-BC4-25 x 40

                                                                    EWT-BC4-26M x 40
bis   40 m² Kollektorfläche =>  25 kW:    EWT-B3-60 x 40
                                                                    EWT-BC4-26M x 80


Sonnenkollektoren / Pufferladesysteme

(Low Flow Systeme, Umwälzmenge 15 l/m²h):

Wasser mit 40% Ethylenglykol:    80°C   →  35°C
Wasser:                                       70°C   ←  30°C

bis     8 m² Kollektorfläche =>    5 kW:    EWT-B3-23 x 50
bis   20 m² Kollektorfläche =>  12 kW:    EWT-B3-60 x 50
bis   33 m² Kollektorfläche =>  20 kW:    EWT-BC4-50 x 80
bis   42 m² Kollektorfläche =>  25 kW:    EWT-BC4-95 x 30



Röhrenkollektor / Pufferladesysteme

(Umwälzmenge 40 l/m²h):

Wärmeträgeröl:                                70°C   →  30°C
Wasser:                                            55°C  ←  20°C

bis     8 m² Kollektorfläche =>    5 kW:    EWT-B3-23 x 60
bis   20 m² Kollektorfläche =>  10 kW:    EWT-B3-60 x 40


Solarenergie
Solaranlagen



Plattenwärmetauscher für Sonnenkollektoren


=> zum Shop

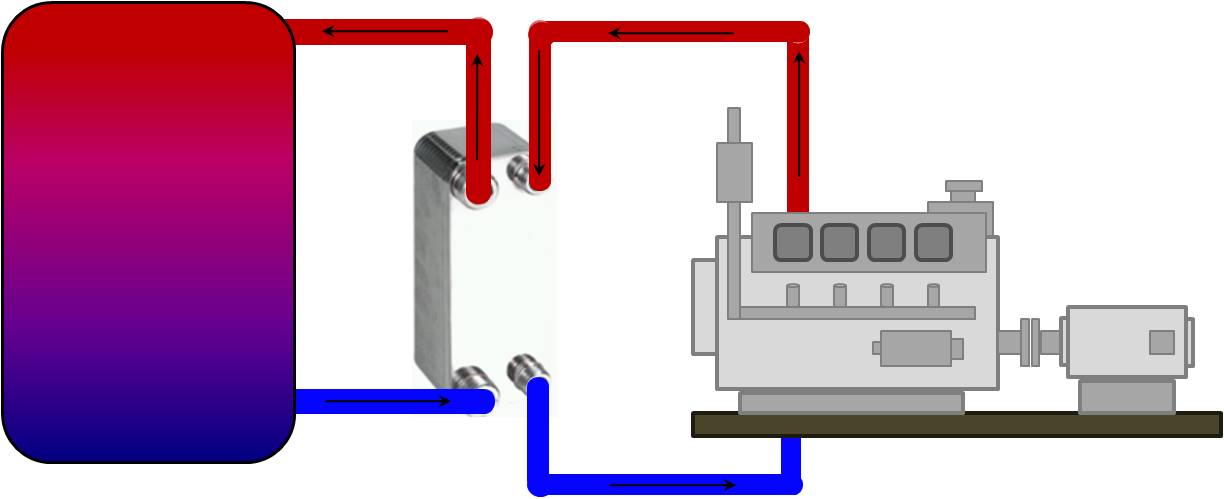

BHKW - Blockheizkraftwerk:

Wasser mit 40% Ethylenglykol:    88°C   →  70°C
Wasser:                                       70°C   ←  20°C

bis   30 kW  => EWT-B3-23 x 30 Platten
bis   50 kW  => EWT-B3-23 x 60 Platten
bis   75 kW  => EWT-B3-32 x 40 Platten
bis 100 kW  => EWT-B3-32 x 50 Platten
bis 150 kW  => EWT-BL-95 x 30 Platten
bis 200 kW  => EWT-BL-95 x 40 Platten

BHKW

Plattenwärmetauscher für BHKW => zum Shop

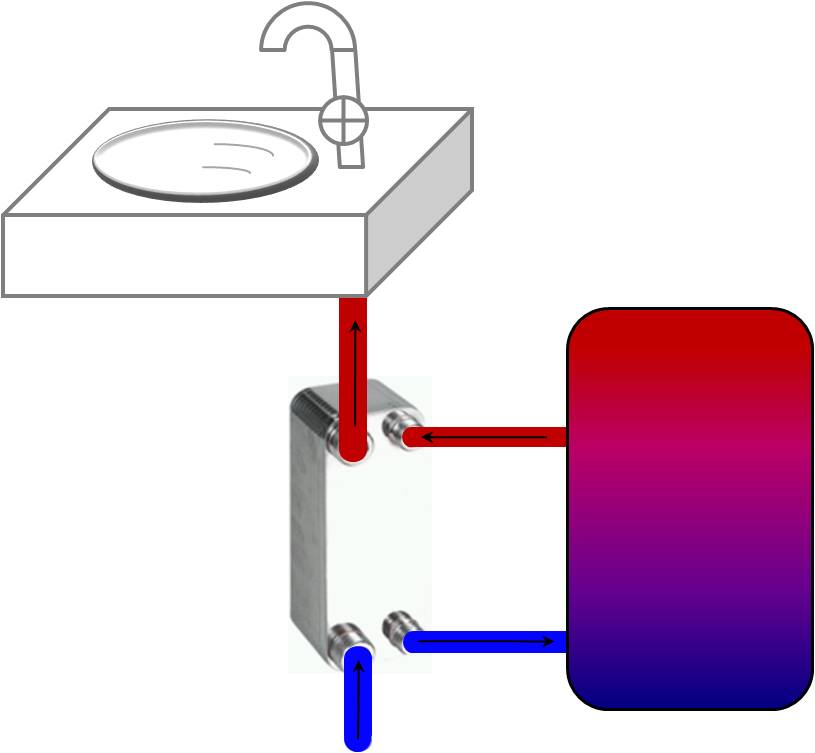

Warmwasserbereitung / Durchlauferhitzerverfahren
Brauchwassererwärmung / Trinkwassererwärmung:

Wasser:                                   60°C   →  20°C
Wasser:                                   50°C  ←  10°C

bis    25 kW  => EWT-B3-60 x 30 Platten (0,5 m³/h)
bis    50 kW  => EWT-B3-60 x 40 Platten (1,0 m³/h)
bis    75 kW  => EWT-B3-60 x 50 Platten (1,5 m³/h)
bis  100 kW  => EWT-B3-60 x 60 Platten (2,0 m³/h)



Wasser:                                             70°C   →  30°C
Wasser:                                             50°C  ←  10°C

bis    25 kW  => EWT-B3-12 x 50 Platten (0,5 m³/h)
bis    50 kW  => EWT-B3-23 x 30 Platten (1,0 m³/h)
bis    75 kW  => EWT-B3-23 x 50 Platten (1,5 m³/h)
bis  100 kW  => EWT-B3-32 x 50 Platten (2,0 m³/h)



Als Beispiel: 1 Dusche: ca. 15 Liter/Minute, 0,9m³/h


Fernwärme
Heizungsanlagen



Plattenwärmetauscher für BHKW

 => zum Shop

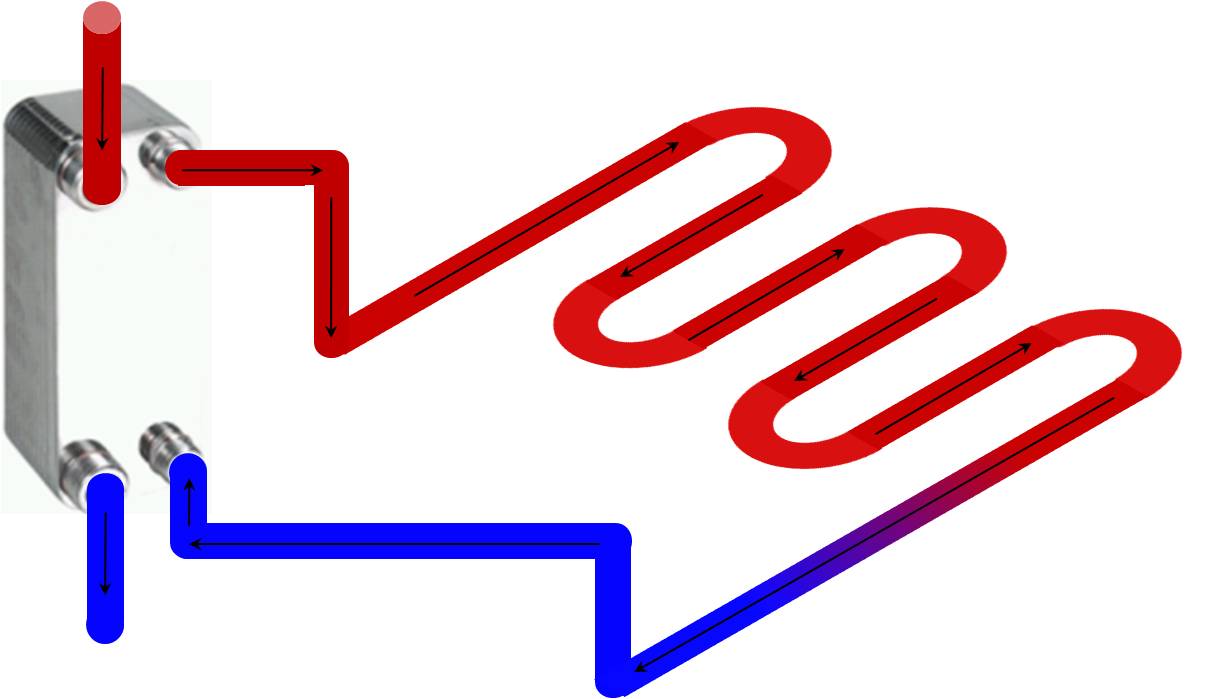

Systemtrennung: Heizkessel / Fußbodenheizung:

(ca. 50 W pro Quadratmeter Bodenfläche)

Wasser:                60°C   →  35°C            45°C  ←  30°C
Bis 150 m²:     Wärmetauscher EWT-B3-23 x 20 Platten
Bis 300 m²:     Wärmetauscher EWT-B3-23 x 30 Platten
Bis 450 m²:     Wärmetauscher EWT-B3-23 x 40 Platten
Bis 900 m²:     Wärmetauscher EWT-B3-32 x 50 Platten


Wasser:                50°C   →  30°C                     45°C  ←  25°C
Bis 150 m²:         Wärmetauscher EWT-B3-23 x 50 Platten
Bis 300 m²:         Wärmetauscher EWT-B3-60 x 30 Platten
Bis 450 m²:         Wärmetauscher EWT-B3-60 x 40 Platten
Bis 900 m²:         Wärmetauscher EWT-B3-60 x 60 Platten



Fußboden-
heizung

Plattenwärmetauscher für Fußbodenheizung Systemtrennung



=> zum Shop

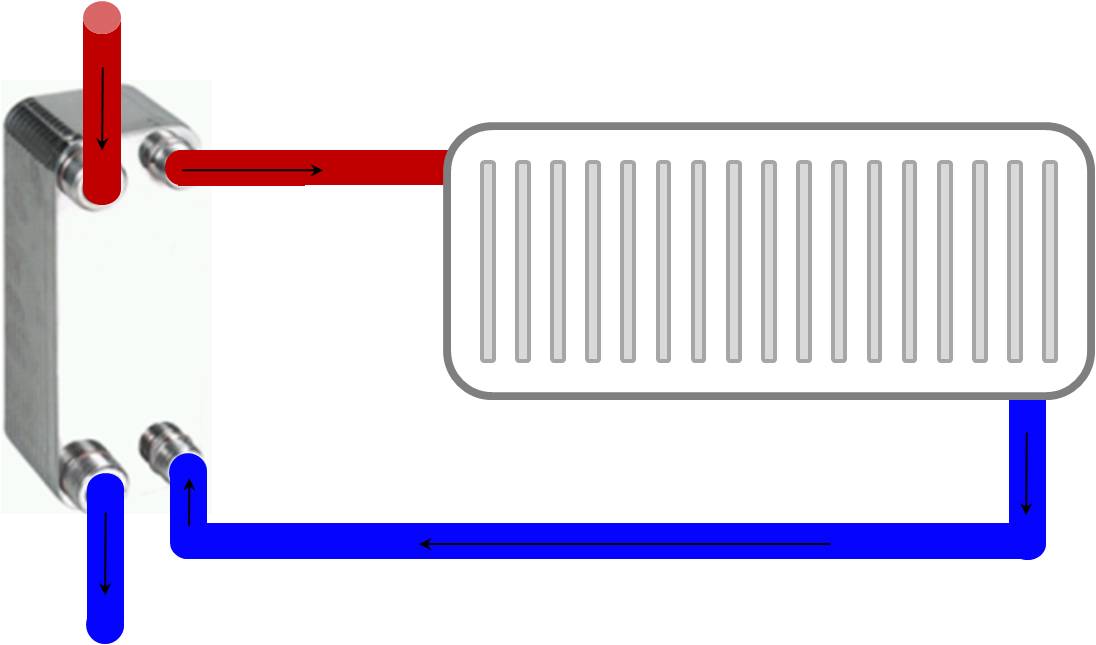

Raumheizung / Heizung:

Wasser:                                70°C   →  35°C
Wasser:                                55°C  ←  30°C



bis   5 kW  => EWT-B3-12 x 50 Platten
bis 10 kW  => EWT-B3-23 x 30 Platten
bis 20 kW  => EWT-B3-23 x 50 Platten
bis 30 kW  => EWT-B3-32 x 50 Platten
bis 50 kW  => EWT-B3-60 x 30 Platten

Heizung

Plattenwärmetauscher für Heizung

=> zum Shop

Schwimmbad/Pool Rohrbündelwärmetauscher:



Wärme-quelle

Eingang

 Pool Wasser

Eingang

 EWT-B45 EWT-B70 EWT-B130 EWT-B180 EWT-B250 EWT-B300 EWT-B500 EWT-B1000
°C °C kW kW kW kW kW kW kW kW kW kW kW kW kW kW
40 20 6 10 10 16 20 22 25 25 35 44 50 75 75 125
50 20 10 16 18 26 32 36 42 43 55 70 80 110 120 200
60 20 14 22 26 36 44 50 59 61 75 96 110 145 165 275
70 20 18 28 34 36 56 64 76 79 95 122 140 180 210 350
80 20 22 34 52 56 68 78 93 97 115 148 170 215 255 425
90 20 26 40 50 66 80 92 110 115 135 174 200 250 300 500
Pool

Wasser

Volumen-strom in m³/h

 12 12 12 12 15 12 15 12 13 12 13 15 15 20
Wärme-
quelle		 3 3 3 4 5 4 5 4 5 4 5 4 5 10
Pool

Wasser

Druck-verlust in  kPa

 14 12 15 7 11 10 14 12 18 19 22 7 7 12
Wärme-
quelle		 2 3 4 2 3 3 5 4 6 5 7 2 3 9
Pool-Größe bis 15 m³ bis 25 m³ bis 40 m³ 40 bis 55 m³ 55 bis 75 m³ 75 bis 90 m³ 90 bis 160 m³ 140 bis 280 m³

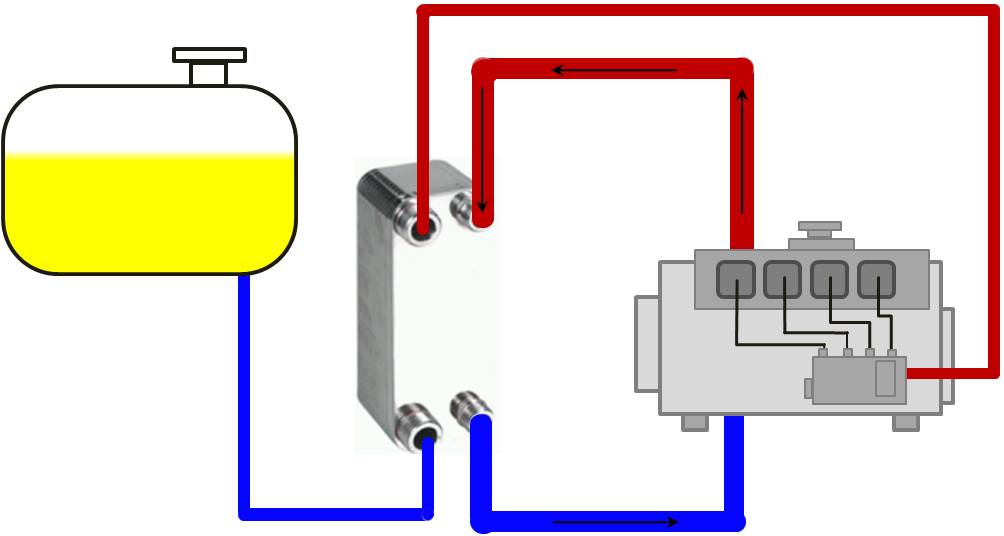

Pflanzenölumbau Pkw/Lkw:

Wasser mit 40% Ethylenglykol:    90°C   →  80°C
Pflanzenöl:                                   70°C  ←  -10°C

Pkw  < 70 kW:                    EWT-B3-12 x 12 Platten
Pkw, Nutzfahrzeuge:          EWT-B3-12 x 20 Platten
Lkw Landmaschinen:         EWT-B3-12 x 30 Platten
Leistungsstarke Lkw:         EWT-B3-12 x 50 Platten



Pflanzenölumbau

=> zum Shop

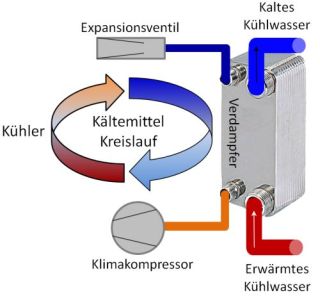

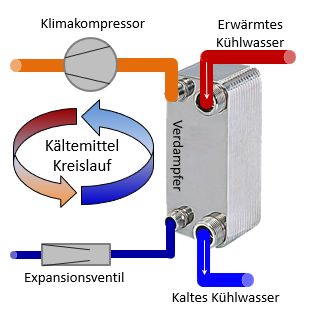

Heizung Lüftung Klimaanlage:


Kälteeinheit für Busse

bis 25 kW:                        EWT-WP-60 x 60 Platten

Als Verdampfer, muss das Kältemittel kontrolliert
und fein verteilt mittels einem Verteiler eindosiert werden.

Frostschutz:
- Bei Kätemittelanwendungen immer Frostschutzmittel verwenden!

- Stellen sie sicher das sie im Verdampfer keinen Druckabfall beim Anfahren haben.

- Benutzen sie einen Durchflusswächter und Frostschutzregler/-thermostat um immer einen konstanten Volumenstrom sicherzustellen.

Einlass vom Kältemittel beim Verdampfer unten links.

Klimaanlagen

=> zum Shop

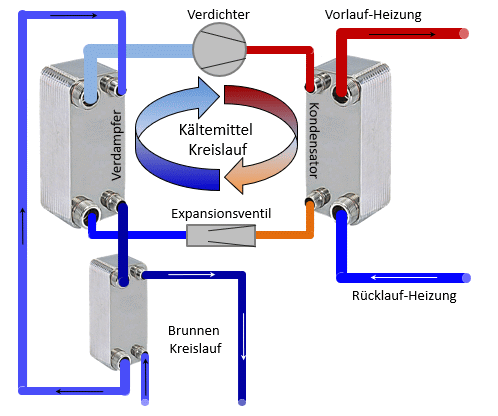

Wärmepumpe:

- Plattenwärmetauscher als Verdampfer
- Plattenwärmetauscher als Kondensator, Unterkühler


bis 3,0 kW:             EWT-WP-23 x 30 Platten
bis 4,5 kW:             EWT-WP-23 x 40 Platten
bis 6,0 kW:             EWT-WP-23 x 50 Platten

bis   8 kW:              EWT-WP-52 x 20 Platten
bis 12 kW:              EWT-WP-52 x 30 Platten
bis 16 kW:              EWT-WP-52 x 40 Platten
bis 20 kW:              EWT-WP-52 x 50 Platten

Einlass vom Kältemittel beim Kondensator oben links.

Wärmepumpen


Plattenwärmetauscher für Wärmepumpen
=> zum Shop



Geschraubte Plattenwärmetauscher als Bsp. für den Wärmepumpen Brunnenkreislauf mit > 5% Reserve




Brunnenwasser:                     8°C  →  5°C    delta p  <10 kPa
Wasser/Eth.-Glykol 30%:      5°C  ←  2°C    delta p <10 kPa


  • 10 kW:  EWT-JFA-003 x 40H Platten
  • 12 kW:  EWT-JFA-003 x 48H Platten
  • 14 kW:  EWT-JFA-003 x 55H Platten
  • 16 kW:  EWT-JFA-003 x 63H Platten
  • 18 kW:  EWT-JFA-003 x 71H Platten
  • 20 kW:  EWT-JFA-003 x 79H Platten
  • 30 kW:  EWT-JFB-010 x 40(23M+16H) Platten
  • 40 kW:  EWT-JFB-010 x 54(33M+20H) Platten



Plattenmaterial:        AISI 316L, 0,5mm (weitere Materialien und Plattenstärken auf Anfrage)
Dichtungsmaterial:   NBR HT (EPDM auf Anfrage)
Max. Betriebsdruck: 10 bar (16bar und 25 bar auf Anfrage)
Max. Temperatur:     110°C

Gestell:                       Schwarzstahl (Edelstahl auf Anfrage)





Brunnenwasser:                 12°C   →  7°C   delta p <20 kPa
Wasser/Eth.-Glykol 30%:     9°C  ←  4°C   delta p <20 kPa


  • 10 kW:   EWT-JFA-006 x 15H Platten
  • 20 kW:   EWT-JFA-006 x 29H Platten
  • 30 kW:   EWT-JFA-006 x 44H Platten
  • 40 kW:   EWT-JFA-006 x 64H Platten
  • 50 kW:   EWT-JFA-006 x 90H Platten
  • 60 kW:   EWT-JFB-015 x 37(32M+4H) Platten
  • 80 kW:   EWT-JFB-015 x 50(44M+5H) Platten
  • 100 kW: EWT-JFB-015 x 63(57M+5H) Platten


Plattenmaterial:        AISI 316L, 0,5mm (weitere Materialien und Plattenstärken auf Anfrage)
Dichtungsmaterial:   NBR HT (EPDM auf Anfrage)
Max. Betriebsdruck: 10 bar (16bar und 25 bar auf Anfrage)
Max. Temperatur:     110°C
Gestell:                       Schwarzstahl (Edelstahl auf Anfrage)

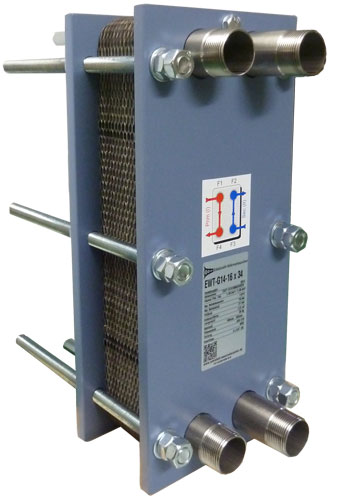

geschraubter Plattenwärmetauscher
